土工膜系列

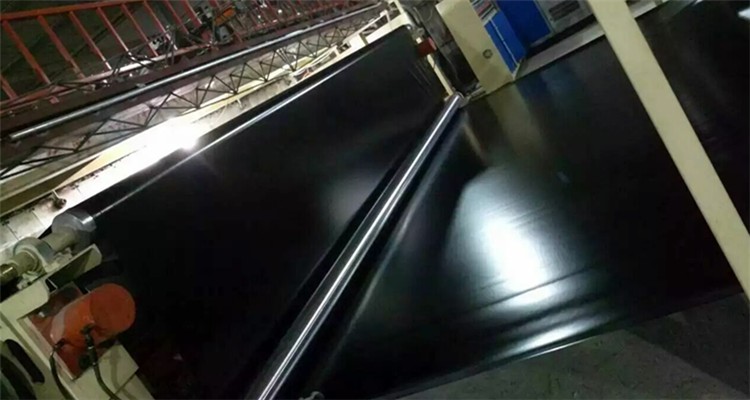

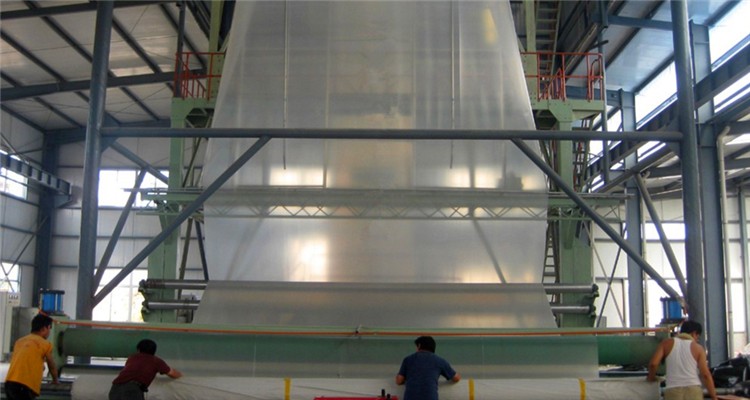

我公司生產的HDPE土工膜主要應用于人工湖、魚池、及所有需要防滲的地方，膜厚度可做0.2-2.0毫米，一般標準件為6*50米300平米一件，根據厚度以0.8毫米分為防水板與防滲膜，產品：包括LDPE土工膜、LDPE土工膜、HDPE土工膜、EVA土工膜、ECB土工膜、PVC土工膜、糙面土工膜等。
功能：防滲、隔離
HDPE土工膜用途：
1.垃圾填埋場、污水或廢渣處理場防滲。
2.江堤、湖壩、尾礦壩、污水壩及庫區(qū)、渠道、蓄液池（坑、礦）。
3.地鐵、地下室和隧道、隧洞防滲襯砌。
4.路基及其它地基鹽漬防滲。
5.堤、壩前水平防滲鋪蓋，地基垂直防滲層、施工圍堰、廢料場。
6.海水、淡水養(yǎng)殖場。
7.公路、高速公路、鐵路的地基；膨脹土和濕陷性黃土的防水層。
8.屋面防滲。
防滲膜根據用途可以做透明色或者黑顏色

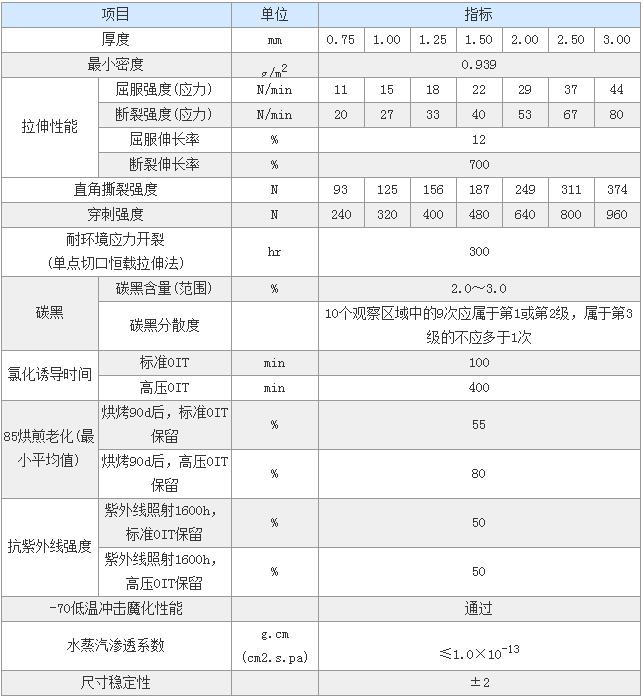

光面HDPE土工膜技術參數(shù)表(CJ/T234-2006)：

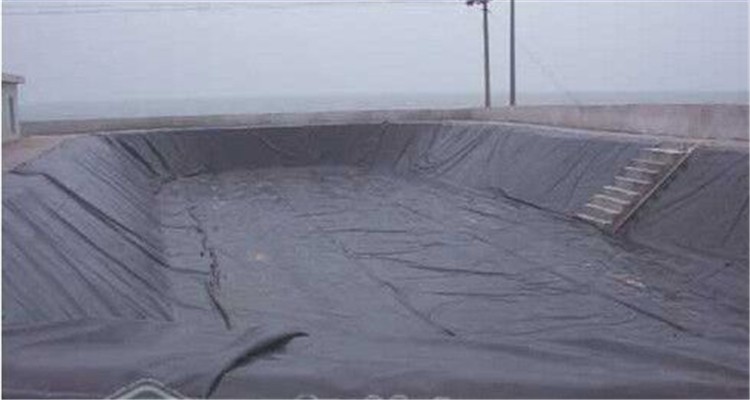

HDPE土工膜的鋪設：
1. 鋪設HDPE土工膜前應由土建工程相應的驗收證明文件。
2. HDPE膜裁切之前，應該準確丈量其相關尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。
3. 鋪設HDPE土工膜時應力求焊縫少，在質量的前提下，盡量節(jié)約原材料。
4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常使焊縫排列方向平行于大坡度，即沿坡度方向排列。
5. 通常在拐角畸形地段，應是接縫長度盡量減短。除要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區(qū)域1.5米范圍內，盡量不設焊縫。
6. HDPE土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
7. HDPE土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工等，凡能對HDPE膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
HDPE土工膜的焊接
1.熱鍥焊機焊接工序分為：調節(jié)壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣后,便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現(xiàn)場的實際情況對速度和溫度進行微調。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。
5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。
6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。
7.焊膜時不許壓出死折，鋪設HDPE土工膜時，根據當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。
8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。
9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。
10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。
11.溫度低于5℃時，按照規(guī)范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。
12.擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應時換滑塊，以免損傷膜面。
13.土工膜在焊接時應該采用穩(wěn)壓性能好的發(fā)電機供電，在情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器。
HDPE土工膜注意事項
（1）土工膜的接縫處理是施工的關鍵程序，直接影響工程運行，據質量檢測表明，采用熱焊方法比較理想。（也可用專用膠粘接）熱焊方法是PE土工膜相接的表面加熱處理，使之表面熔化，然后通過壓力使之融合成一體，
（2）土工膜沿一定方向鋪設，土工膜兩邊均預留一定PE膜與PET不粘合層，鋪設時要調整好每個單元土工膜走向，以便于兩個單元土工膜的焊接。
（3）土工膜鋪設后，要用砂袋壓住，以防風動，邊緣接縫處要求不能有污物、水分、塵土等。
（4）焊接前要調整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶，且平整、無折皺。
（5）焊接時，是有一定經驗的技術人員焊接，焊接使用專用焊接機進行焊接。要調整好溫度和速度，（也可膠粘接）。
根據多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設不宜過緊，不得打皺，拼接要牢固。要嚴格按技術規(guī)范施工，把好準備、鋪設、拼接、檢驗和回填等五道質量關。
魯公網安備 37140302000235號
